中空旋转平台 KTN110 系列

伺服旋转平台性能特点

1，可搭配100～750W伺服马达

2，工作物可直接锁固

3，旋转盘面可直接锁固工作物，提升工件装载之方便性

4，配线方便，此旋转平台为中空式设计，无论是配线或配管均方便

5，高精度，定位精度小于一分，重复定位精度可达±15sec

6，运转动作平稳，盘面运转平稳、顺畅、且定位快速

7，适用各种马达，中空旋转平台可采用各种厂牌之伺服马达驱动

中空旋转平台的特点

1、中空结构：中空旋转平台的转盘为中空结构，伺服电机连接在侧边，方便治具中的气管、电线安装。

2、马达任意配置：中空旋转平台通过定制法兰及输入轴孔的方式灵活变换接口尺寸大小，适合连接任意品牌的伺服电机、步进电机。

3、反复定位精度：中空旋转平台采用螺旋齿轮减速方式来增大输出扭矩，部分齿轮精度等级达2级，使得中空旋转平台的空回极小，反复定位精度在10弧秒以下。（为确保精度部分零配件采用日本原装进口）

4、直接连接：与分割器和DD马达相同，可将重物直接放在平台上传动。

5、设计：考虑到产品使用时的侧向力等问题，因此本产品在设计时采用了“交叉滚子轴承”，以便更好地承受使用过程中产生的侧向力负载。为确保高精度部分零配件采用日本原装进口。

6、加工：中空旋转平台本体使用脱蜡成形，经精密级加工，以确保各部位的精度。齿轮采用热处理后研磨的工艺，加工后可达到2级齿轮精度，并且其表面硬度可达到HRC52。产品组装完成后，会再进行一道研磨工序，以确保各部分的平行度和垂直度。

7、检测：每一台产品在组装完成后，都会经过角度分析检测其齿轮背隙及反复定位精度，保证产品的全制程检验，绝不抽检或漏检。

专业供应伺服中空旋转平台，根据使用场合分为三类：步进旋转平台，闭环步进旋转平台，超高精度，高性价比，伺服中空旋转平台可取代DD马达与分割器，在两者之间取得平衡，重复定位精度≦5秒，马达轻松配制，承载稳重，可搭配AC伺服马达或步进马达做任意角度分割，既可满足分割器无法达到之数位控制，定位精度又可媲美DD马达，可大幅度降低成本。

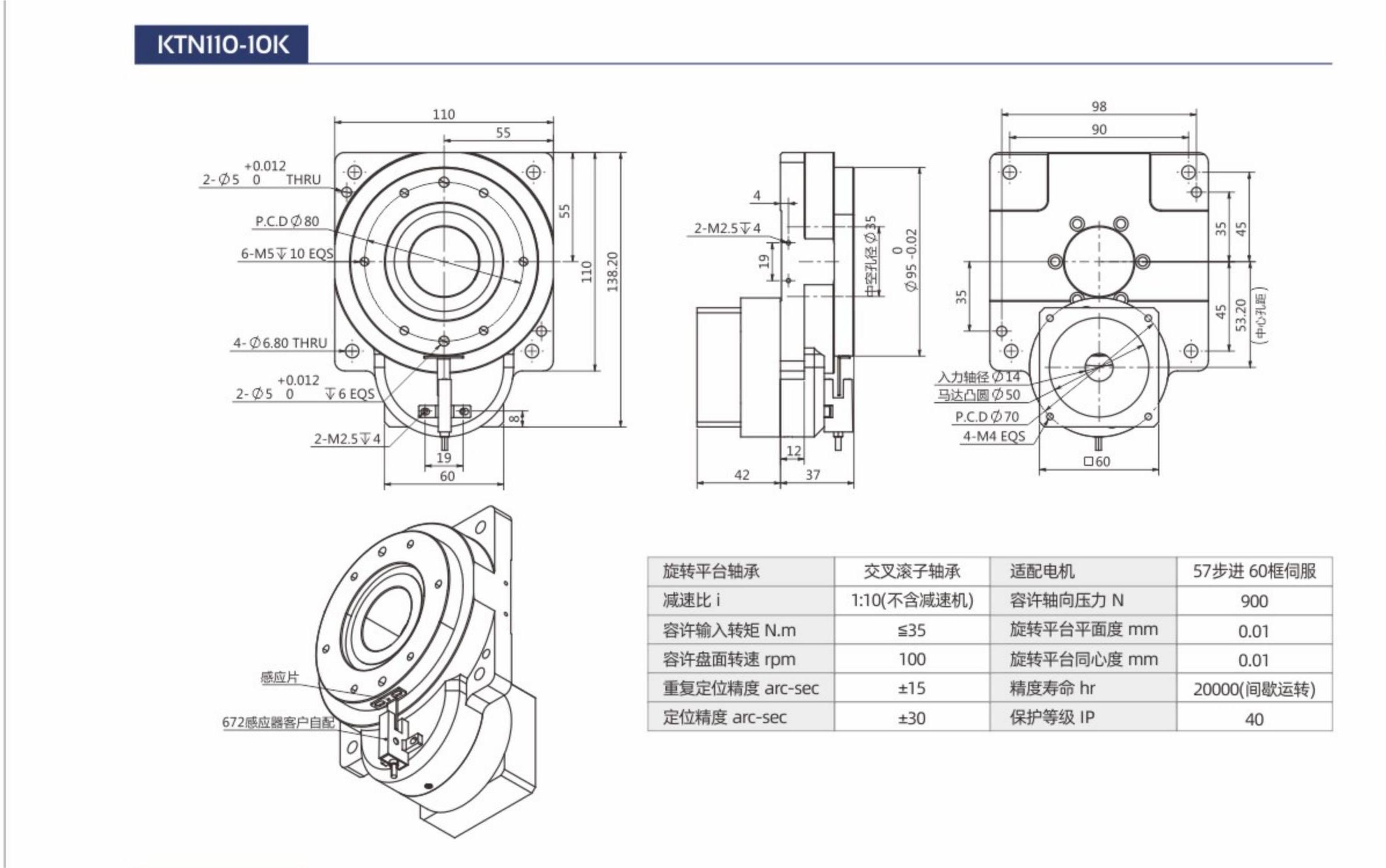

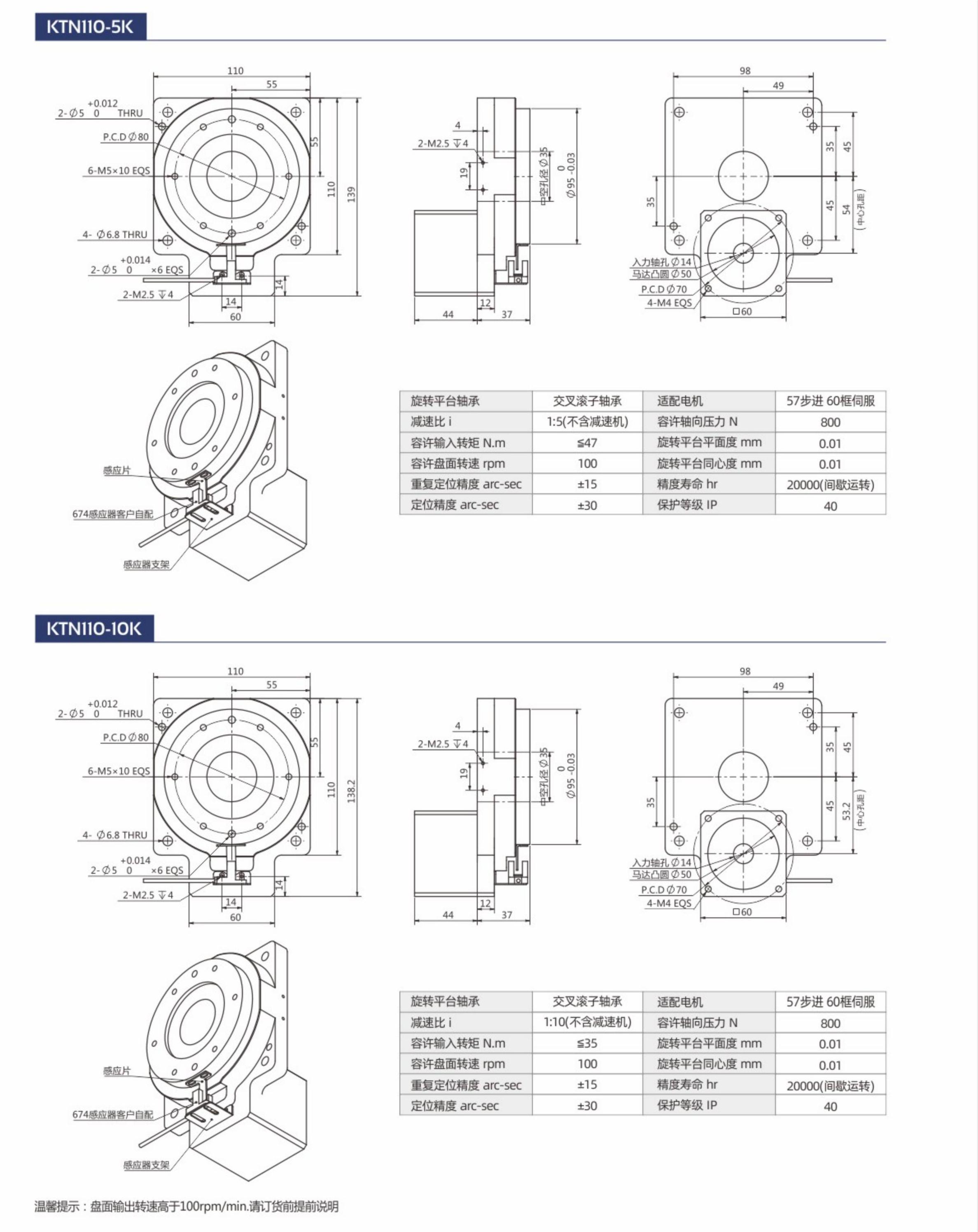

高精度 中空旋转平台 KTN110 系列

高精度中空旋转平台 KTN110 系列
