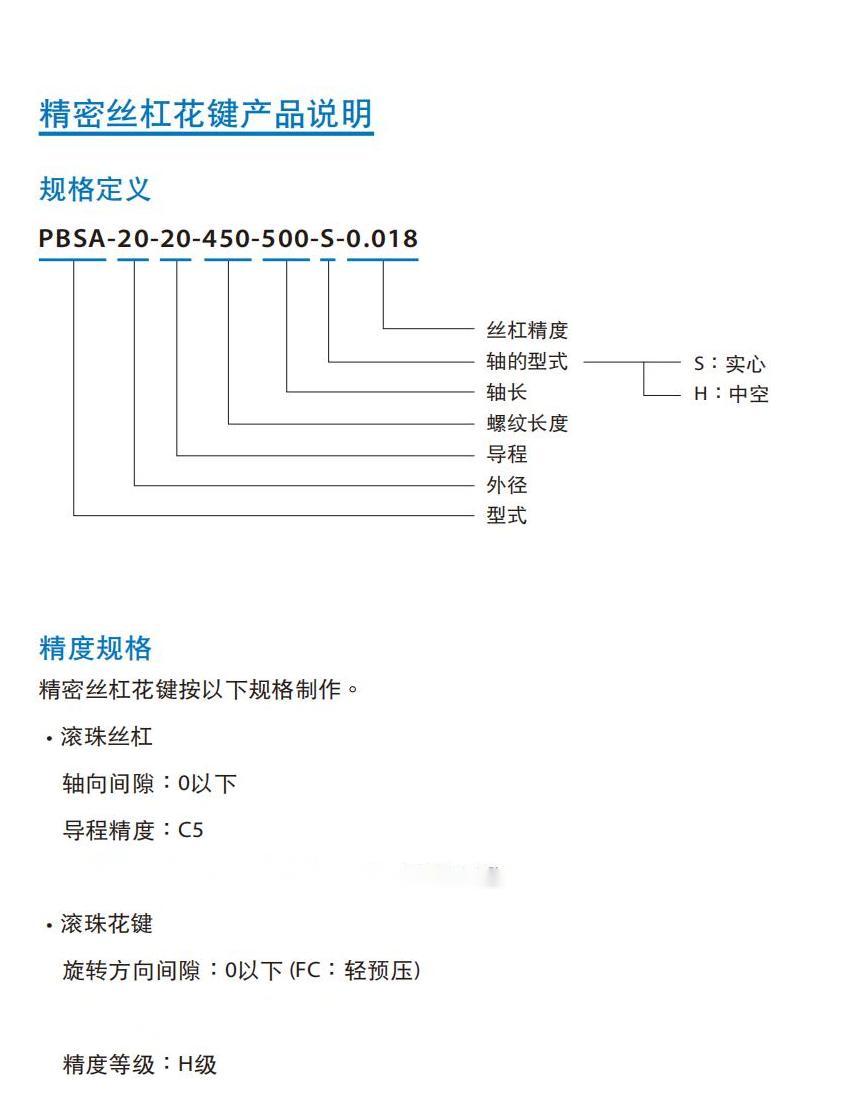

型式-PBSA型
预压等级-轻预压

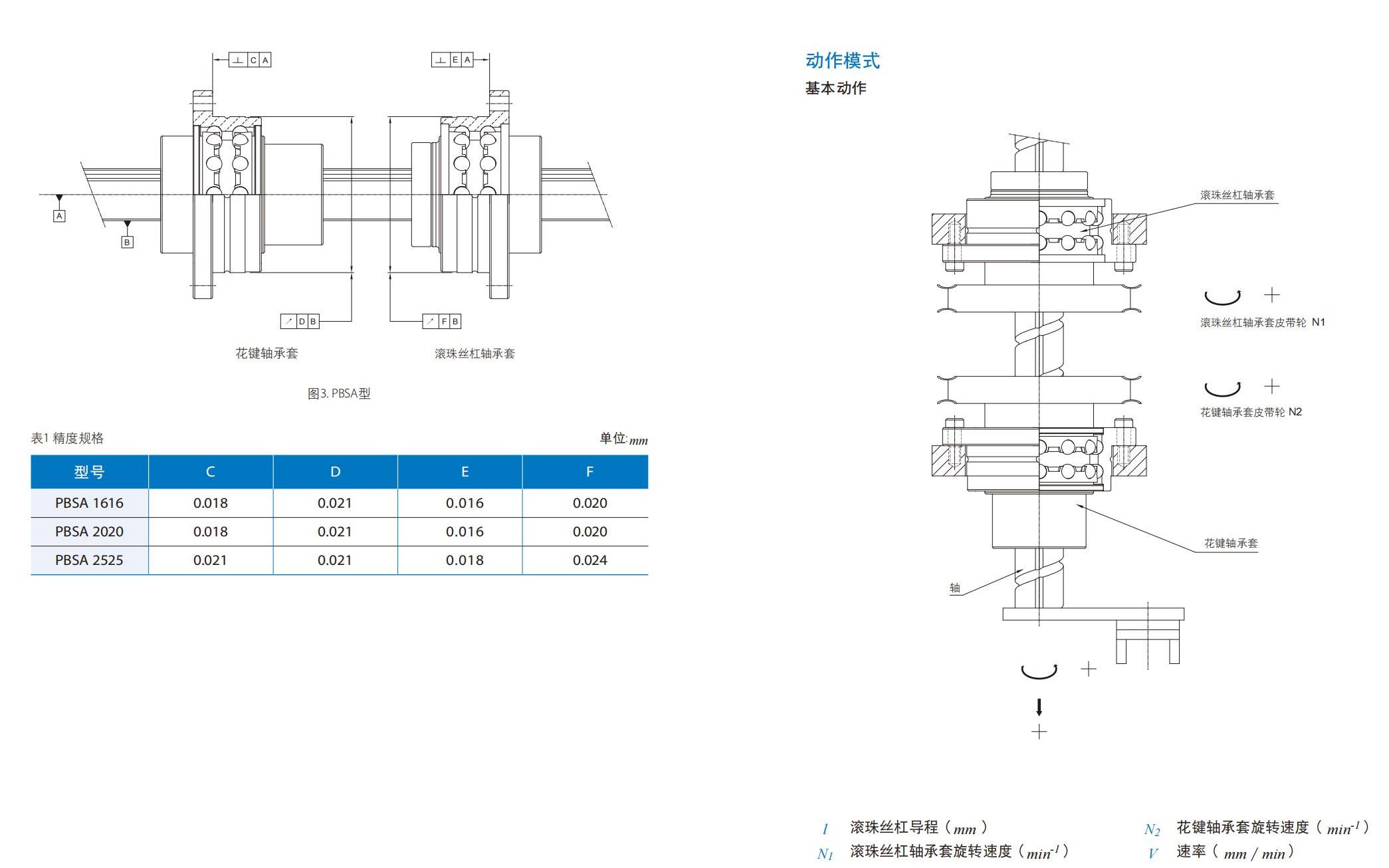

精度等级-精密
轴的型式-实心、中空
发货天数以下单次日起算，不含周日与法定假日
精密丝杠花键 PBSA型
设计原理

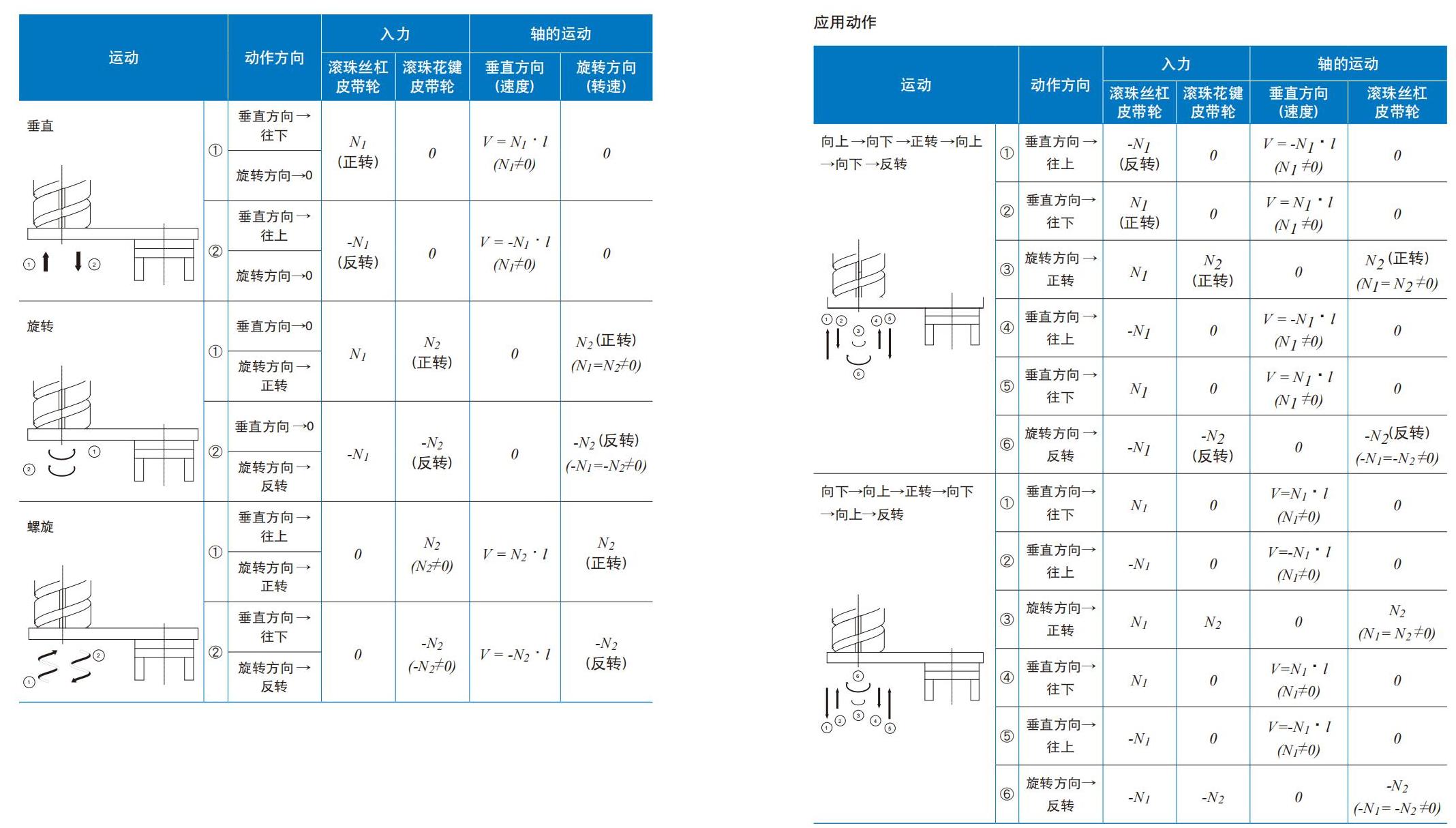

精密丝杠花键其轴上有相交之滚珠丝杠沟槽及滚珠花键沟槽。螺帽和花键帽外径上有直接装设的特殊轴承。且借由精密丝杠花键的旋转或停止，让单一支丝杠能同时具备3种模式的运动：旋转与直线和螺旋；
特性
定位精度高
花键牙型为哥德牙 ·在施加预压后旋转方向没有间隙 ·能有效提高其精度。
重量轻、体积小
将螺帽与支撑轴承设计为一体化结构 ·且精密丝杠花键重量轻 ·能实现小型及轻量的设计。
安装简便
由于使用循环器 ·即使将花键帽从花键轴中抽出 ·钢珠也不会脱落。
支撑轴承刚性佳
作动时精密丝杠须有较高轴向力 ·因此将支撑轴承设计45”接触角 ·具有高轴向刚性；精密花键侧支撑轴承设计45”接触角，承受具相同轴向与径向力。
噪音低、运动流畅
滚珠丝杠采用端盖式回流的方式 ·可实现低噪音与平滑流畅的运动
应用
SCARA 机器人、装配机器人、自动装载机、机械加工中心的ATC装置等 ·以及适用于旋转与 直线运动的组合装置。
