线性导轨 宽幅型 MSG 系列

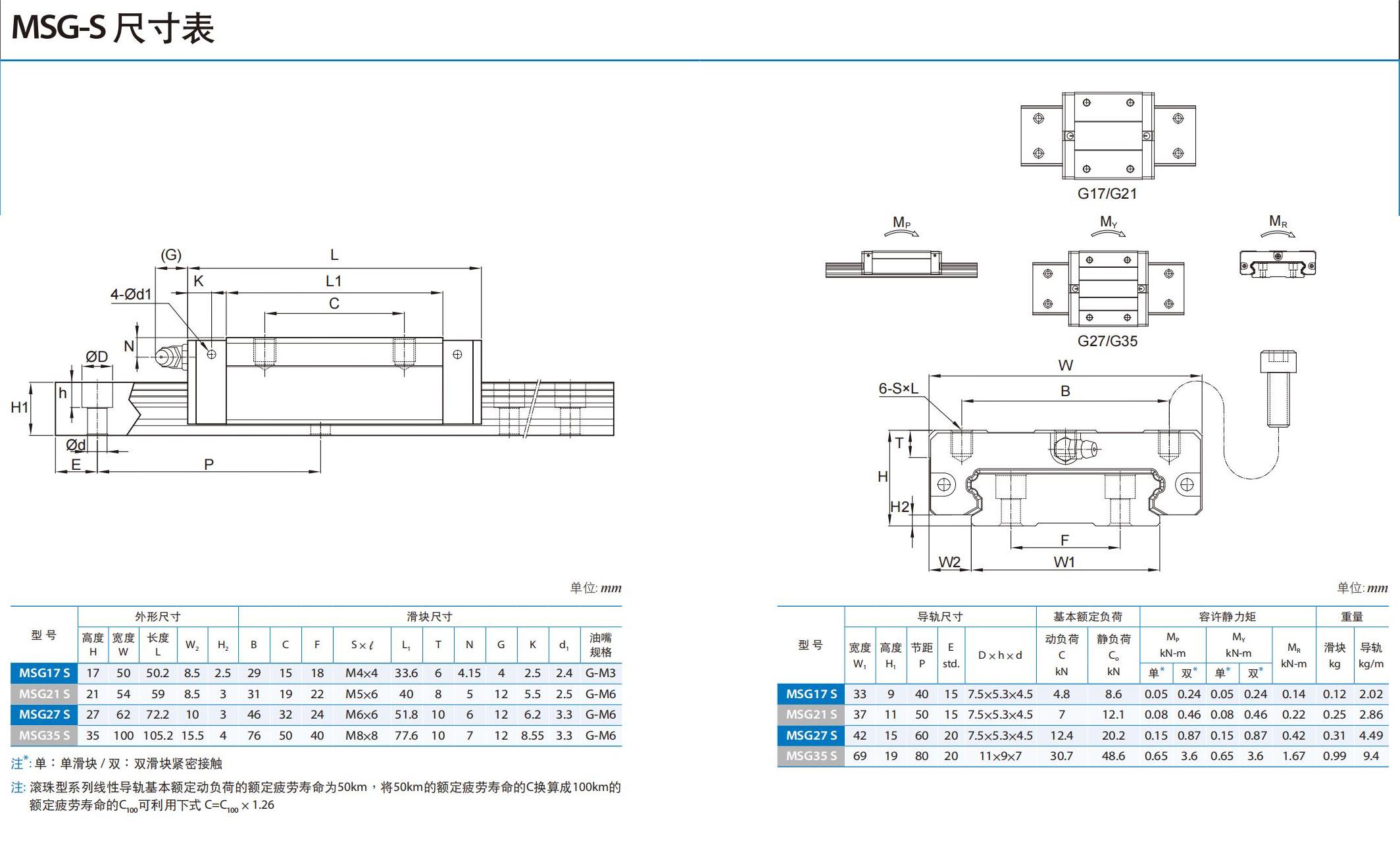

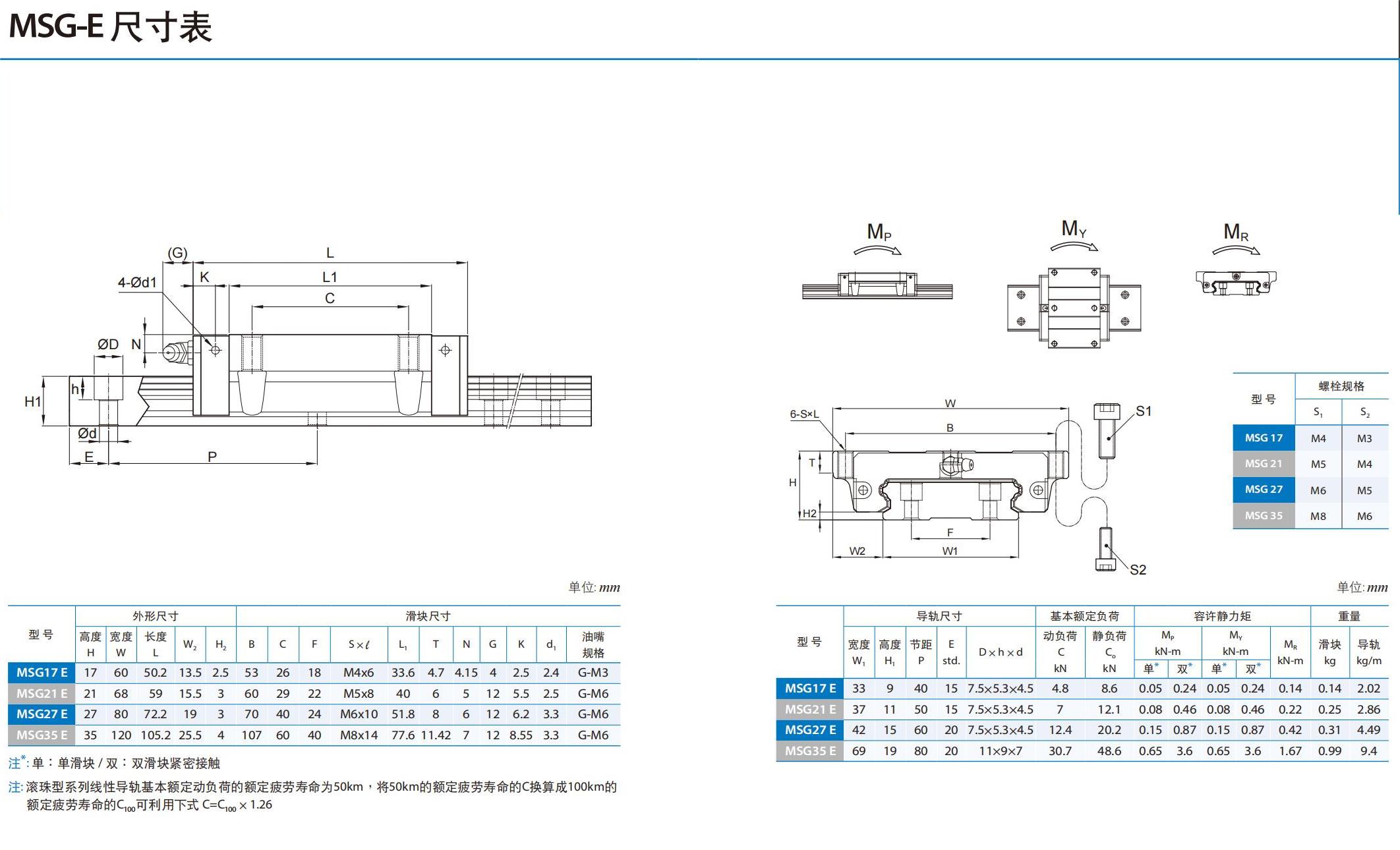

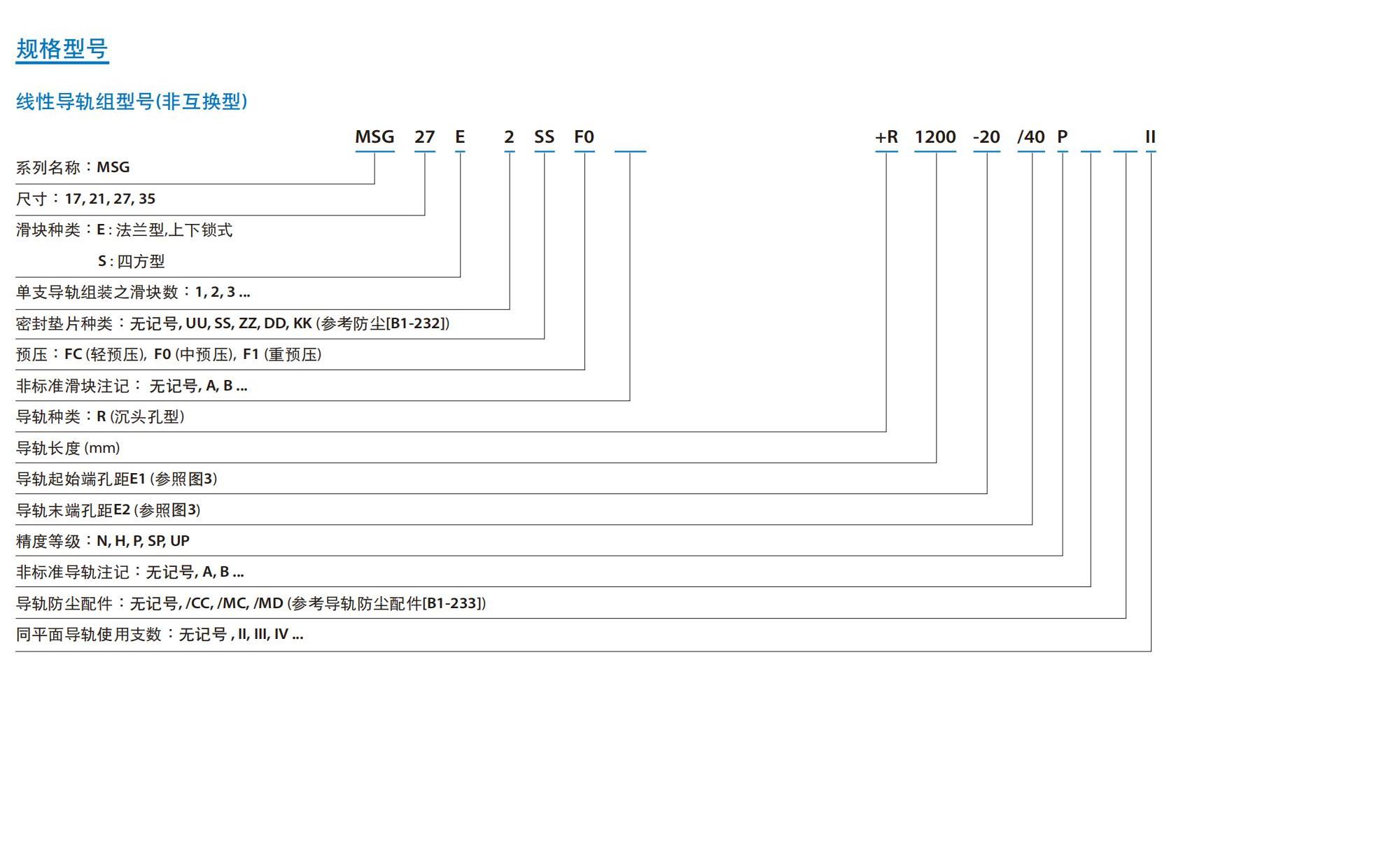

线性导轨 宽幅型 MSG 系列

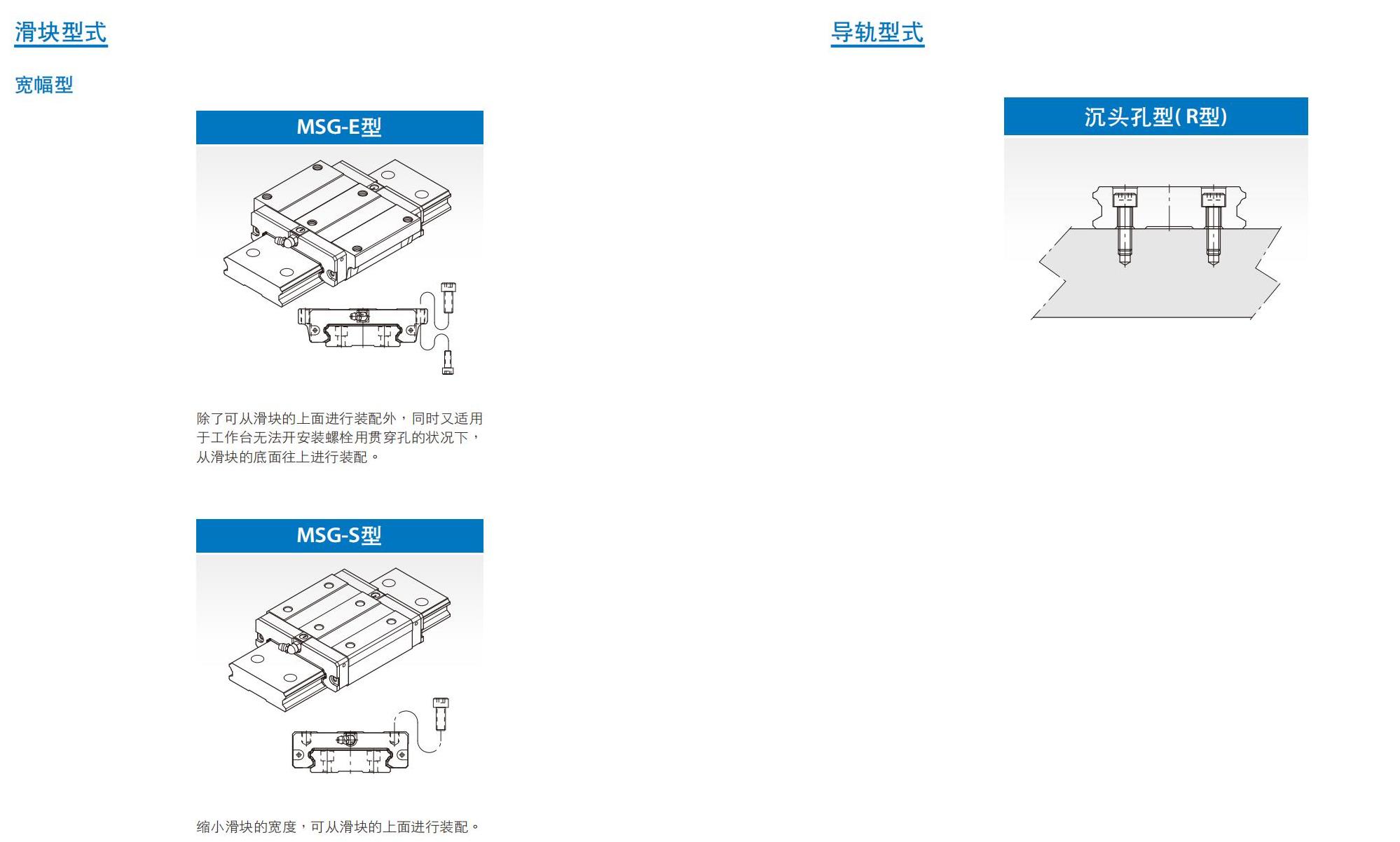

产品构造

产品特性

MSG 系列线性导轨采用4列圆弧接触式及45°接触角的钢珠列设计 ·提供径向、反径向及横方向四方向的相同额定负荷能力 ·无论X、Y、Z等轴的各种安装方式都可以使用 ·并且可在维持低摩擦阻力情况下均匀的施以预压 ·增强四个受力方向的刚性 ·特别适合高精度与高负荷的运动方式 ·而设计上增大导轨宽度并降低组合高度，在高力矩与有限空间场合下，可采用单轴配置使用。

润滑油路设计 ·能够均匀的将润滑油脂注入每个循环回路 ·无论各种安装方式都可以获得最佳的润滑效果 ·并且提升整体的行走顺畅度与使用寿命 ·实现高精度、高可靠度及平滑稳定的直线运动需求。

高刚性 ·四方向等负荷设计

滑块的高刚性断面设计与4列钢珠45*圆弧接触角的设计 ·除了提供径向、反径向及横方 向四方向的相同额定负荷能力 ·并且能够施加足够的预压增强其刚性 ·适合各种安装方 式的应用。

行走顺畅度佳 ·低噪音

简单圆滑的钢珠回流路径设计 ·并采用耐冲击的强化合成树脂之钢珠循环配件 ·运转顺 畅度佳 ·噪音度低。

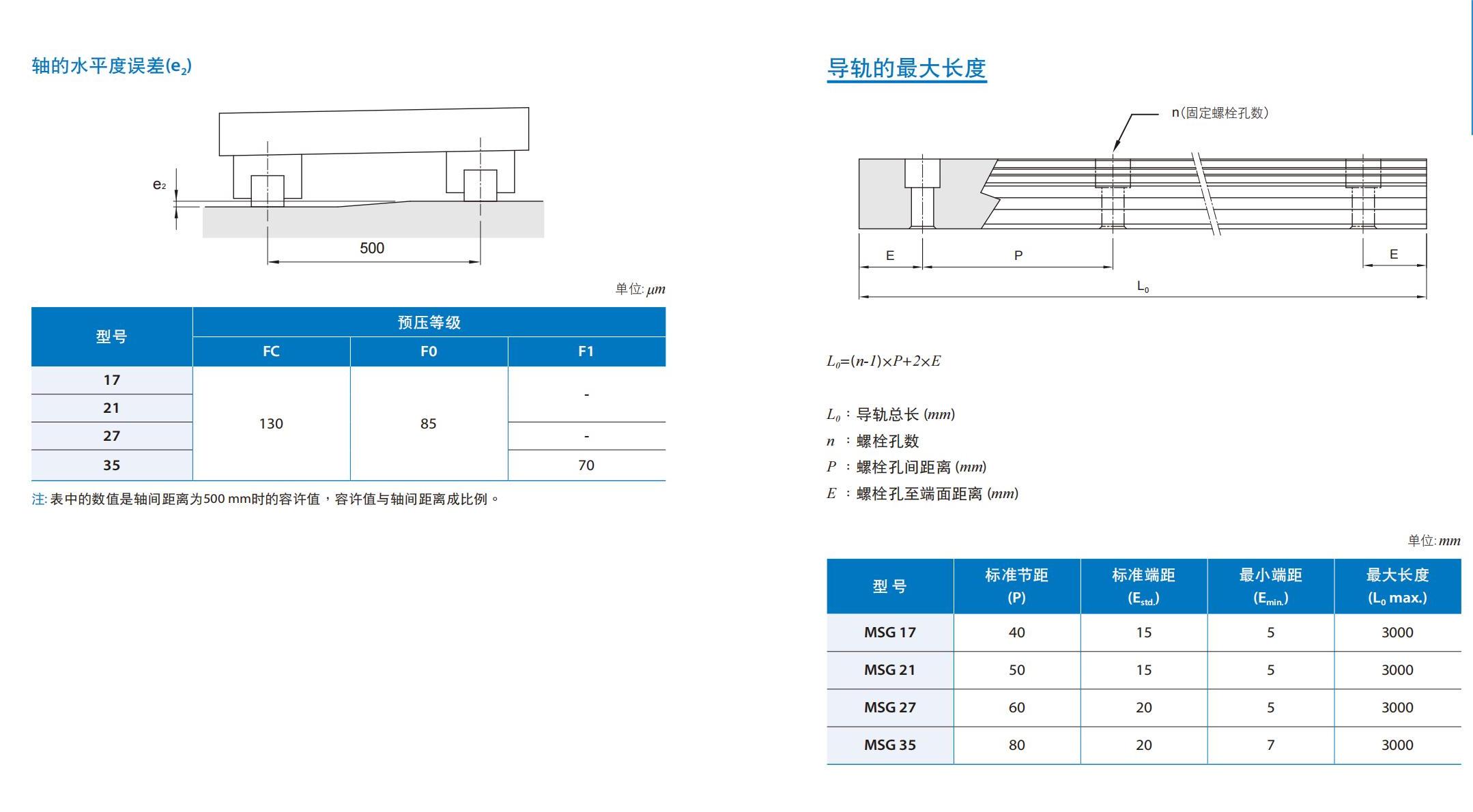

具自动调心能力

正面组合(DF组合)的圆弧沟槽设计，使其具有自动调心的能力，即使给于预压也能够吸 收安装误差，并维持平滑稳定、高精度的直线运动。

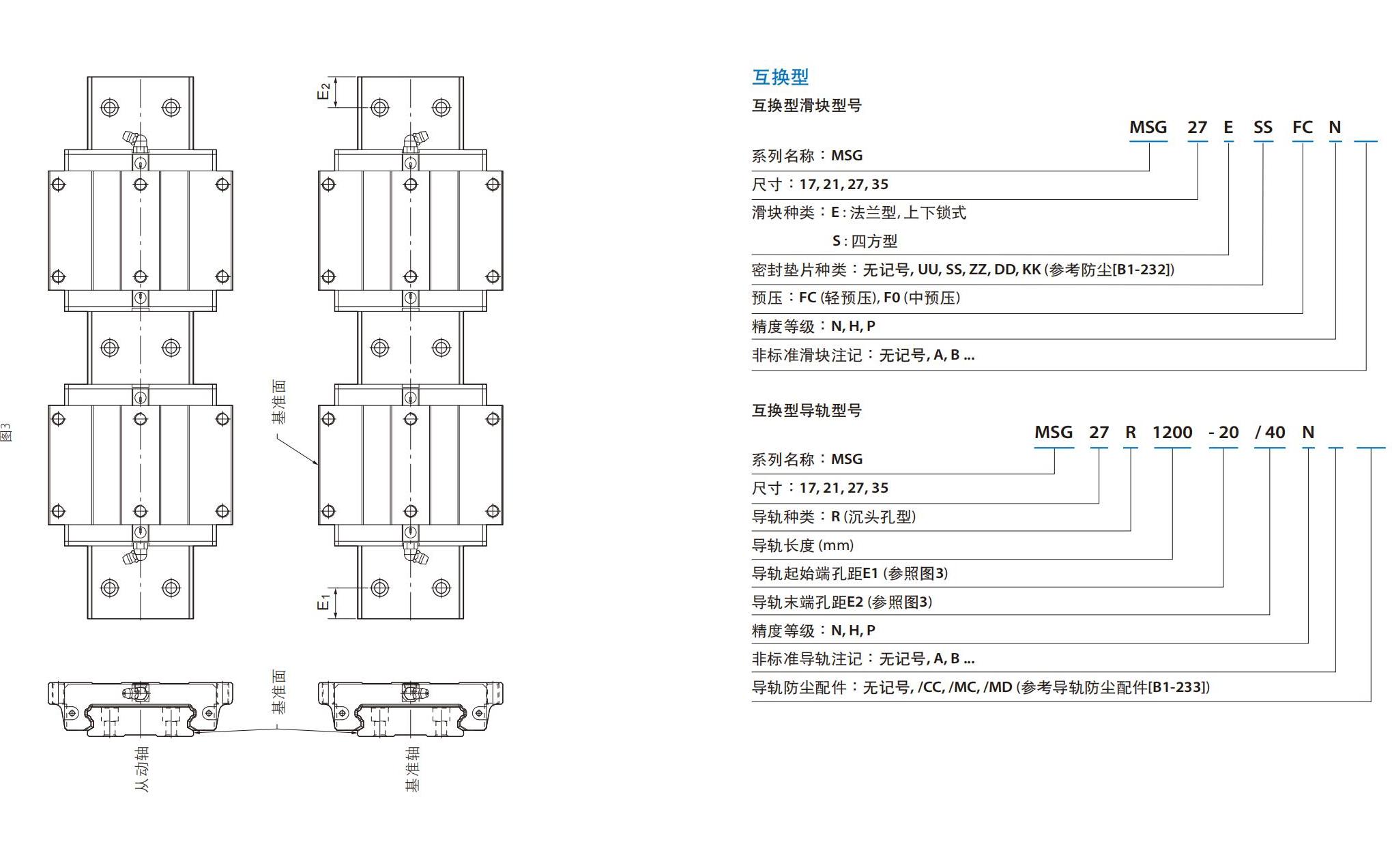

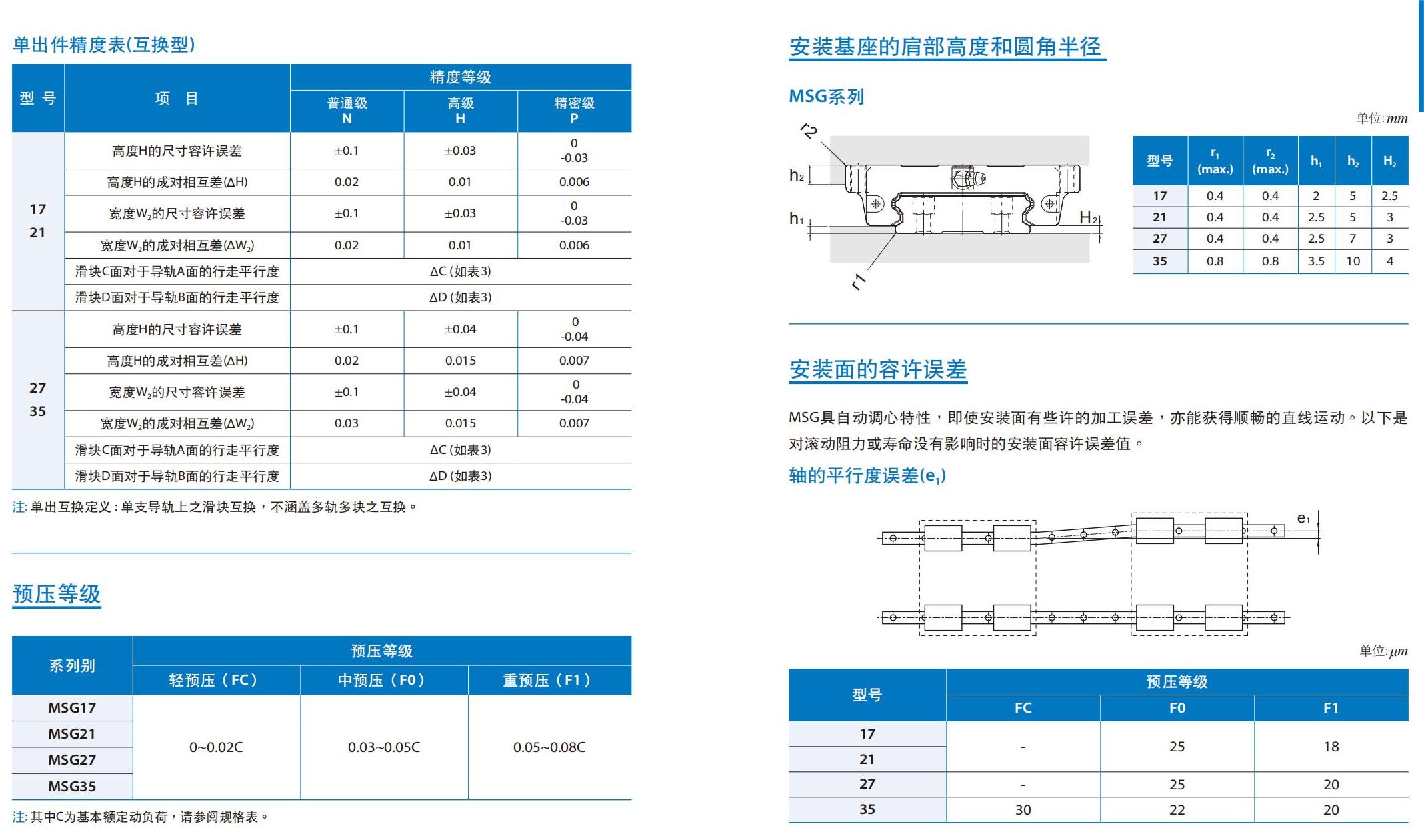

具互换之特性

在严密的制造精度管控下 ·尺寸能够维持在稳定的公差内 ·所以对于互换型线性导轨 · 组装时可将滑块任意配装在同型号的导轨上 ·并且保持其相同的顺畅度、预压及精度， 组装与维修最容易。

线性导轨之特质

定位精度高，重现性佳

线性导轨平滑的滚动运动方式 ·摩擦系数特别小，尤其静摩擦力与动摩擦力的差距很小 ·即使在微量进给时也不会有空转打滑的现象 ·解析能力与重现性最佳 ·因此可以实现μum级的定位精度。

低摩擦阻力，可长时间维持精度

线性导轨的滚动摩擦阻力可减小至滑动导轨摩擦阻力的1/20~1/40 ·尤其润滑结构简单 ·润滑容易 ·润滑效果优良 ·摩擦接触面的磨耗最低，因此可以长时间维持行走精度。

可承受四方向的高负荷能力

几何力学结构的最佳化设计 ·可同时承受径向、反径向与横方向的负荷，并保持其行走精度 ·同时可轻易地借由施于预压与增加滑块数量 ·就可以提高其刚性与负荷能力 ·由施于预压与增加滑块数量 ·就可以提高其刚性与负荷能力。

适合高速化之应用

摩擦阻力小的特性 ·对设备的驱动马力需求低 ·节省能源效果大 ·尤其运动磨耗小，温升效应低 ·可同时实现机械小型化与高速化的需求。

组装容易并具互换之特性

线性导轨的安装只要在铣削或研磨加工的安装面上，以一定的组装步骤，即能重现线性导轨的加工精密度 ·可降低传统铲花加工的时间与成本。并且其可互换之特性，可以将滑块任意配装在同型号的导轨上 ·同时又保持相同的顺畅度与精密度 ·机台组装最容易 ·维修保养最简便。

线性导轨的额定负荷与寿命

线性导轨的应用 · 必须对选用的型号与使用条件来验算其负荷容量及寿命，根据这些结果来判断选择的线性导轨型号是否符合需求。负荷容量的验算是利用基本额定静负荷(Ca) · 求出静安全系数 · 即确定其静的负荷限度；而寿命的验算则是利用基本额定动负荷(C) · 来计算额定寿命。线性导轨的寿命是指在滚动体或滚动面上由于循环应力的作用 · 到出现因材料的滚动疲劳 所发生的金属表面剥落时所运行的总距离。

基本额定静负荷(Co)

线性导轨在静止或低速运行中承受过大或冲击的负荷时，在滚动体与滚动面之间会产生局部的永久变形 · 这个永久变形量如果超过某个限度时 · 就会影响线性导轨运动的顺畅性。所谓的基本额定静负荷(C) · 是指在产生最大应力的接触面处 · 使滚动体与滚动面间的永久 变形量之总和达到滚动体直径的0.0001倍时 · 方向和大小一定的静止负荷。所以基本额定静 负荷即为容许静负荷的限度。

容许静力矩(M)

在线性导轨上作用力矩时 · 从线性导轨内的滚动体应力分布来看，两端的滚动体产生最大 的应力。所谓的容许静力矩(M) · 是指在产生最大应力的接触面处 · 使滚动体与滚动面间的永久变形量之总和达到钢珠直径的0.0001倍时 · 方向和大小一定的静止力矩。所以容许静力矩即为静的作用力矩的限度。在线性导轨中是以M,、M ·M  这3个方向的力矩来定义的。
