线性模组钢珠链带型 SKM系列

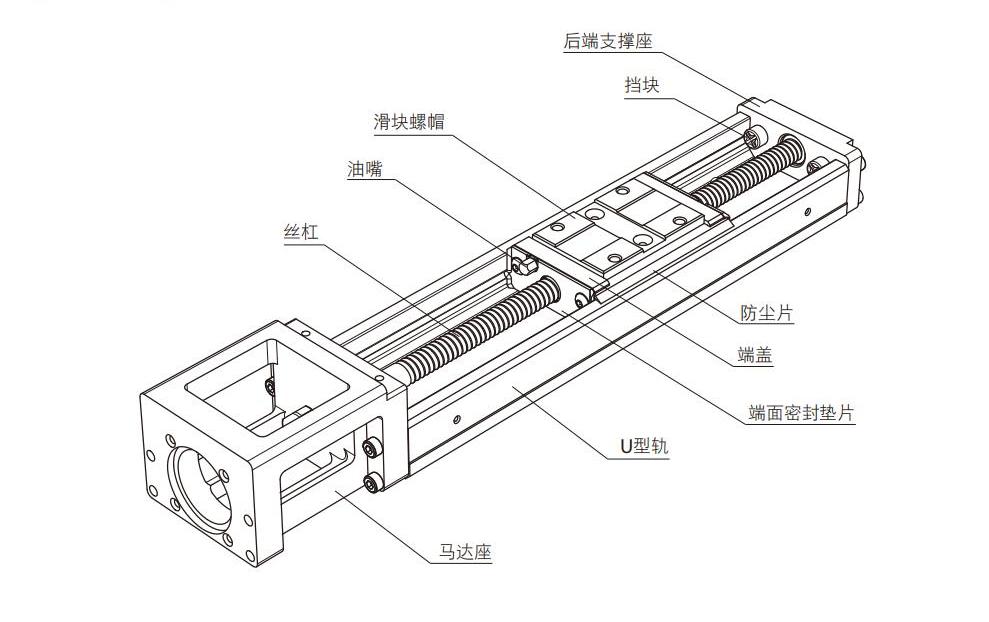

产品构造

产品特性

集PMI 线轨与丝杠的技术与经验，结合螺帽与滑块的一体化设计，并搭配高刚性的U型轨最佳化断面，可达到最佳的空间利用及大幅减少安装的时间 ·确保其高刚性与高精度的要求，此外 ·螺帽循环部配置钢珠保持器 ·U 轨循环部配置球链带 ·可符合高速性、低噪音需求· 并延长保养间隔时间。

四方向等负荷

U型轨的钢珠滚动面采用2列歌德式圆弧及45°接触角的设计·提供四方向的负荷能力·可适用于任何安装方位。

省空间

将线性导轨之滑块与滚珠丝杠之螺帽结合成一体之滑块螺帽，可使SKM系列达到最佳的空间利用

高刚性

经由FEM的最佳化U型轨断面设计 ·在轻量化与高刚性之间达到最佳平衡。

高精度

螺帽循环部配置钢珠保持器能消除钢珠之相互摩擦 ·大大提高扭矩特性并能减小预压扭矩的变化 ·即使低速也能保持出色的等速性 ·因此可获得优异的定位精度。

钢珠链带式设计，行走顺畅度佳

U轨循环部配置钢珠链带式的设计 ·防止钢珠与钢珠间的相互磨擦 ·使钢珠循环进出负荷区与非负荷区时更加平稳 ·并能保持钢珠在同一直线上运转·大幅的提高其行走顺畅度。

低噪音

钢珠与钢珠之间装置保持器使钢珠之间不产生相互碰撞之干扰声。因无钢珠相互碰撞而减少相互摩擦引起的发热 ·因此减低丝杠的发热 ·使精度维持在一定的范围内。

防尘性佳，延长保养间隔时间

于滑块螺帽两端配置刮刷器 ·有效减少润滑油脂流失 ·此外 ·刮刷器后部特殊设计，可使刮刷器能完全贴合螺纹表面 ·因此可同时达到除屑以及防尘的双重功效。

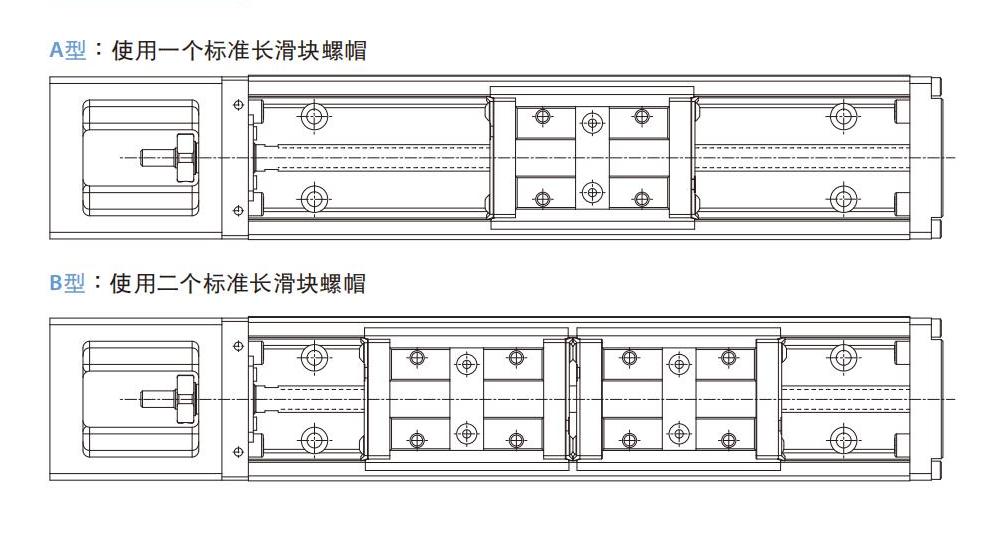

滑块螺帽形式

线性模组 钢珠链带型 SKM系列
