滚珠花键 SLF 型
滚珠花键 SLF 型

滚珠花键 SLF 型

型式-法兰型

预压等级-普通间隙、轻预压、中预压

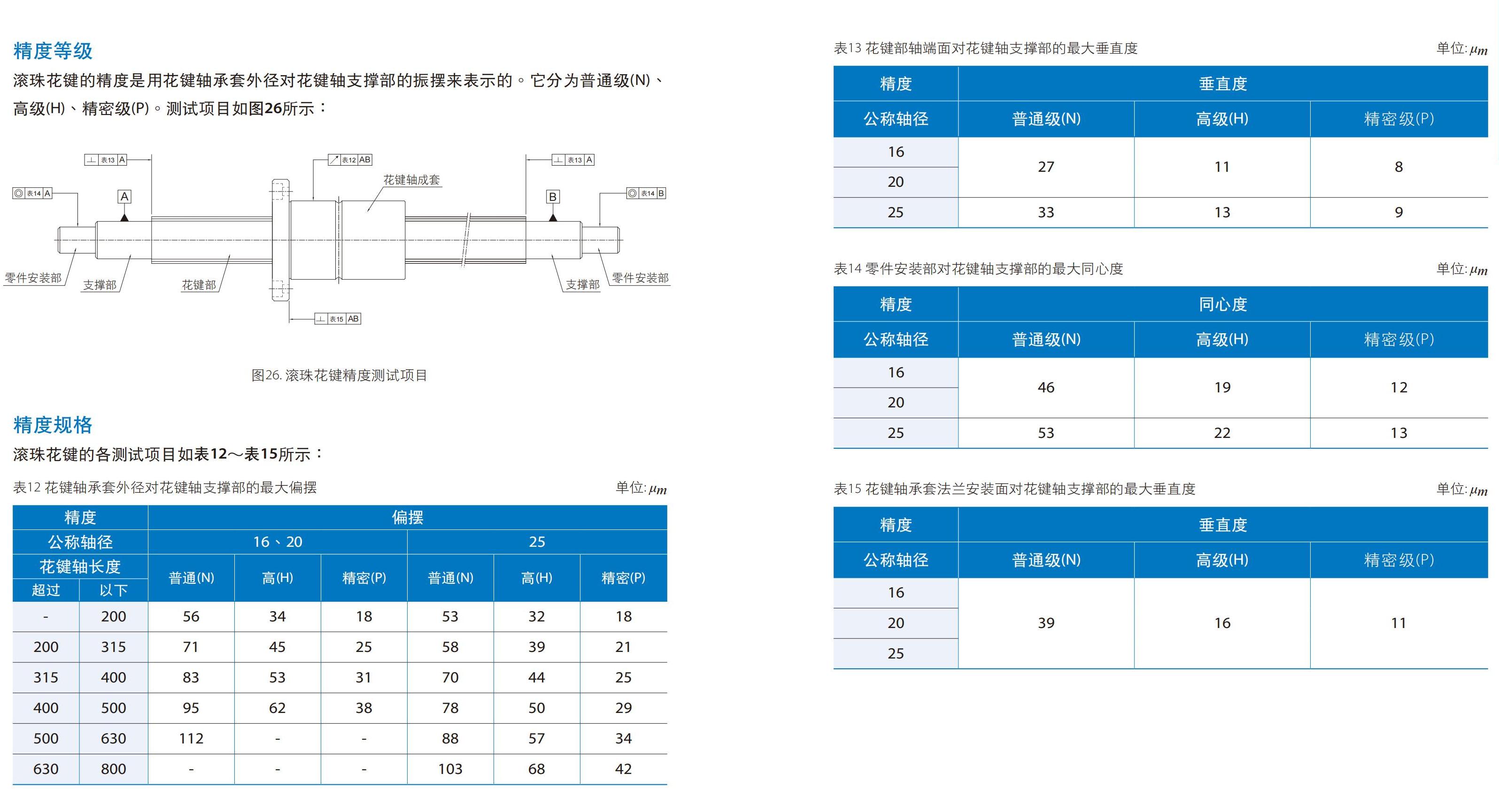

精度等级-普通、高级、精密

轴的型式-实心、中空

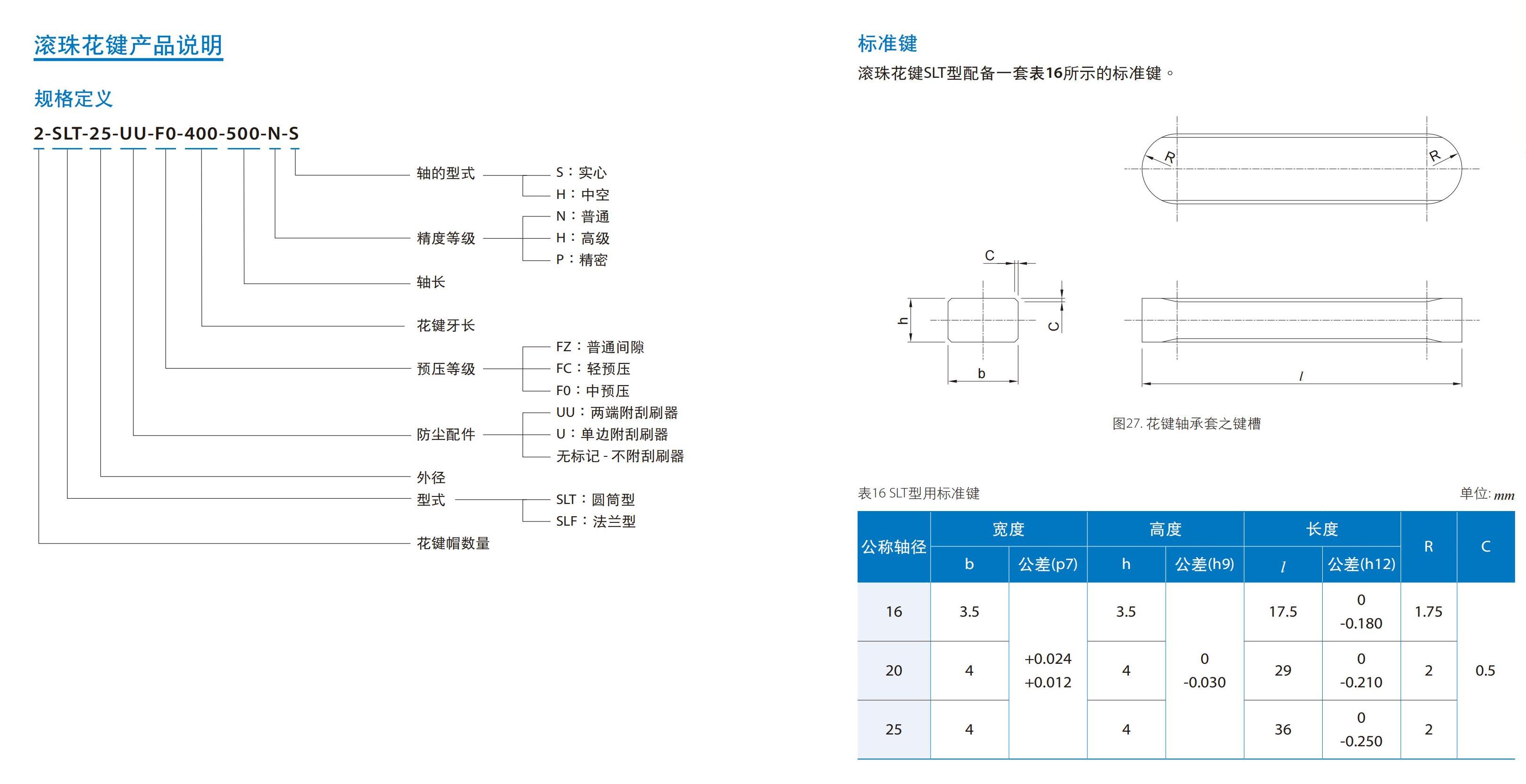

型号:
  • 2-SLF-25-UU-F0-400-500-N-S
购买数量:
不同产品输入不同的数量可获得对应的折扣
未税折扣单价 :--
含税折扣单价 :--
含税总价(税率13%) :--
发货天数 :--

发货天数以下单次日起算,不含周日与法定假日

收藏
详情展示

滚珠花键 SLF 型

设计原理

滚珠花键是在花鍵轴外径上设有3列负荷钢珠列,并采用哥德牙设计让3列刚珠可同时承受顺、逆时针之扭矩,以增加使用寿命及刚性。各刚珠列通过在花鍵帽內的特殊合成树脂循环器,持续进行整列循环运动,所以,即使將花键轴从花键帽中抽出,钢珠也不会脱落。

特性

大负荷容量

因刚珠滚动沟槽采用特殊加工成型,沟槽采用哥德牙型30°接触角,在径向和扭矩方向都具有较大的负荷容量。

旋转间隙为「零」

通过施加预压的角接触构造,使旋转方向的间隙可为零,从而提高刚性。

高剛刚性

由于接触角大,可视情況施加恰当的预压,所以能获得很高的扭矩刚性和力矩刚性。

刚性保持型

由于使用循环器,即使将花键轴从花键帽中抽出,钢珠也不会脫落。

应用

产业机器人、搬运设备、自动卷线机、ATC自动换刀装置…等。

类型与特征

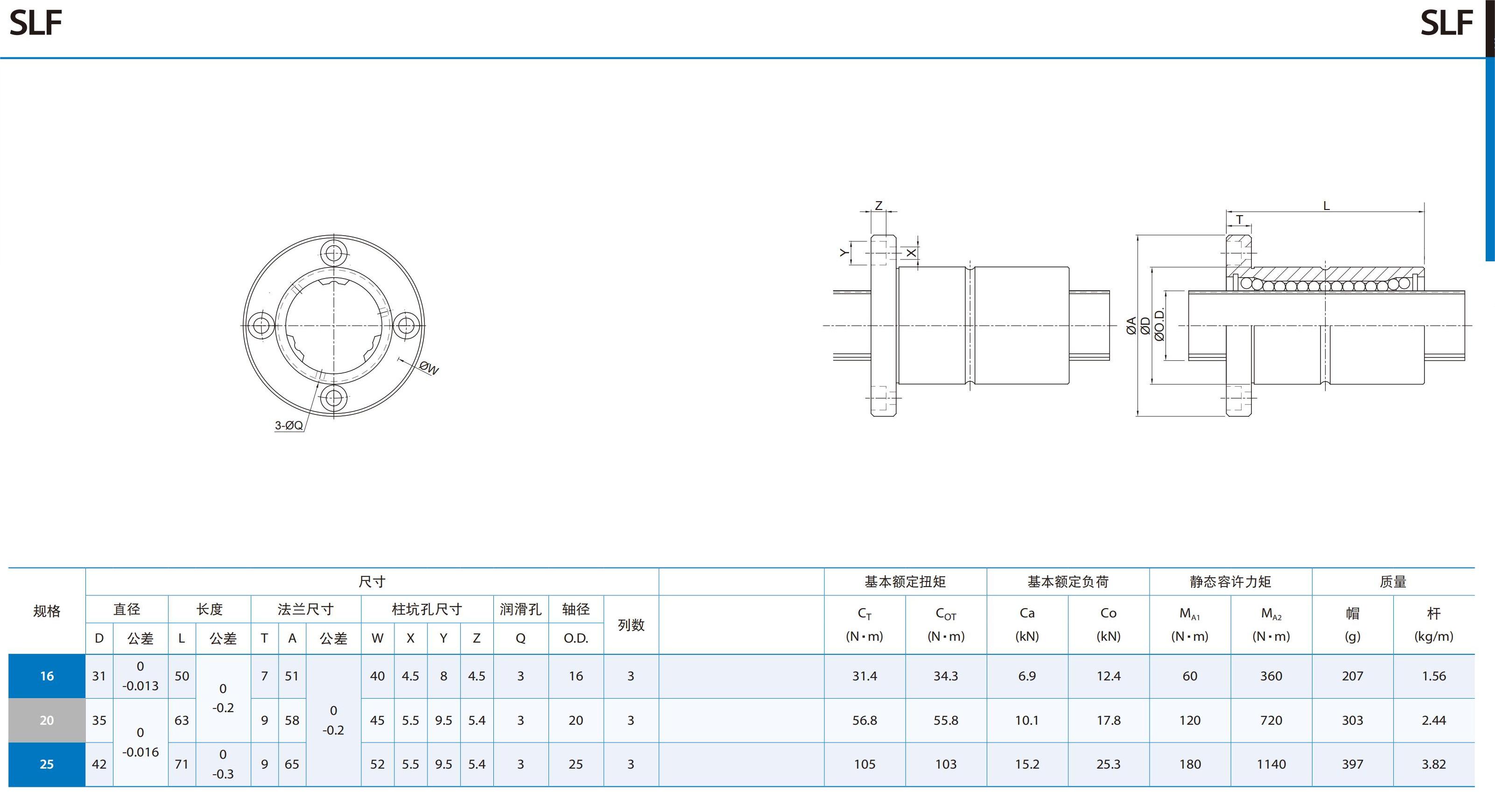

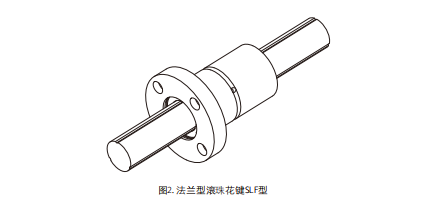

法兰型滚珠花键SLF型

利用法兰通过螺丝将轴承套固定在支撑座上,故装配简单。在加工键槽变形危险或是支撑座的宽度比较狭小的场合,最适合使用SLF型式。

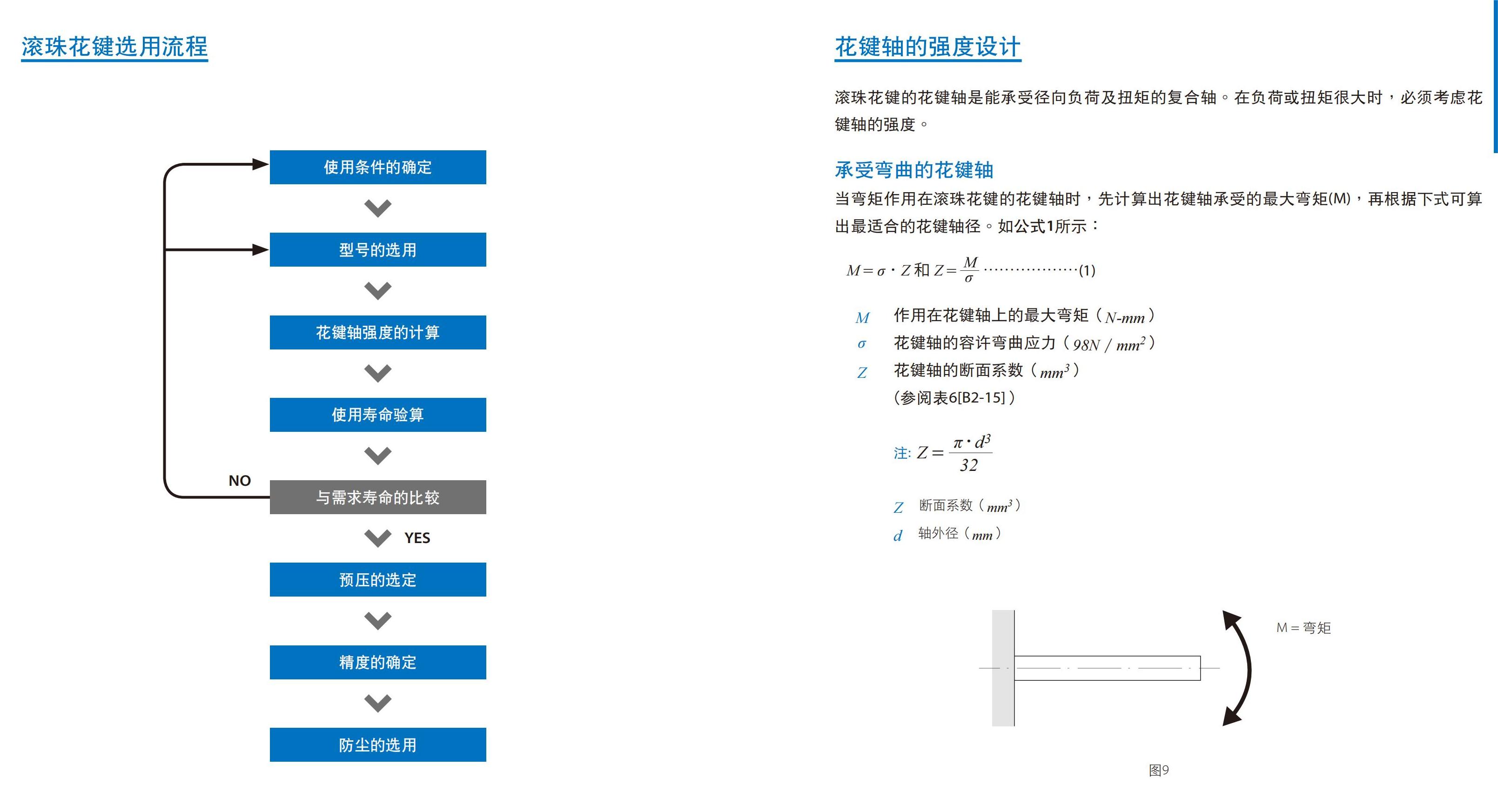

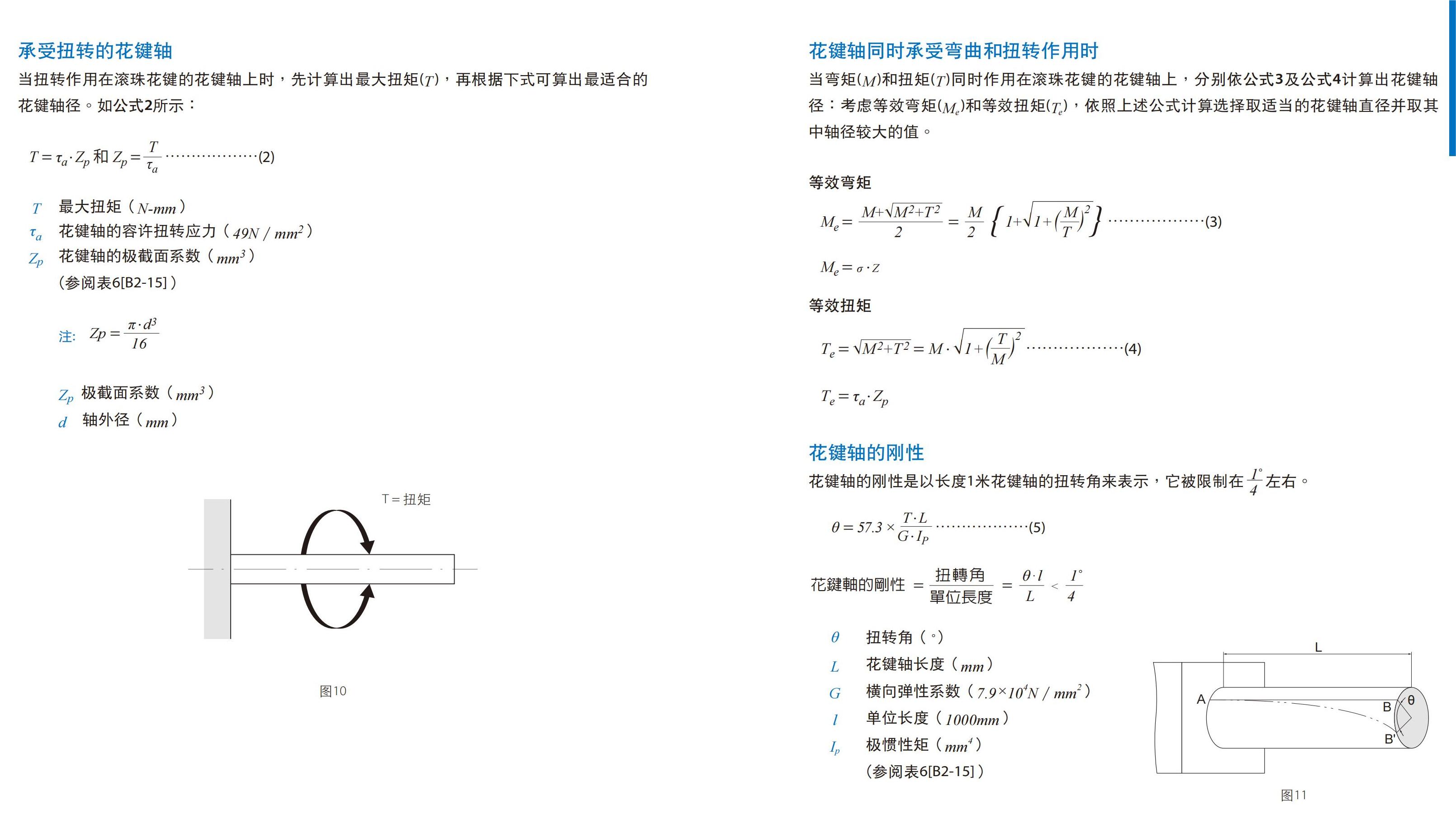

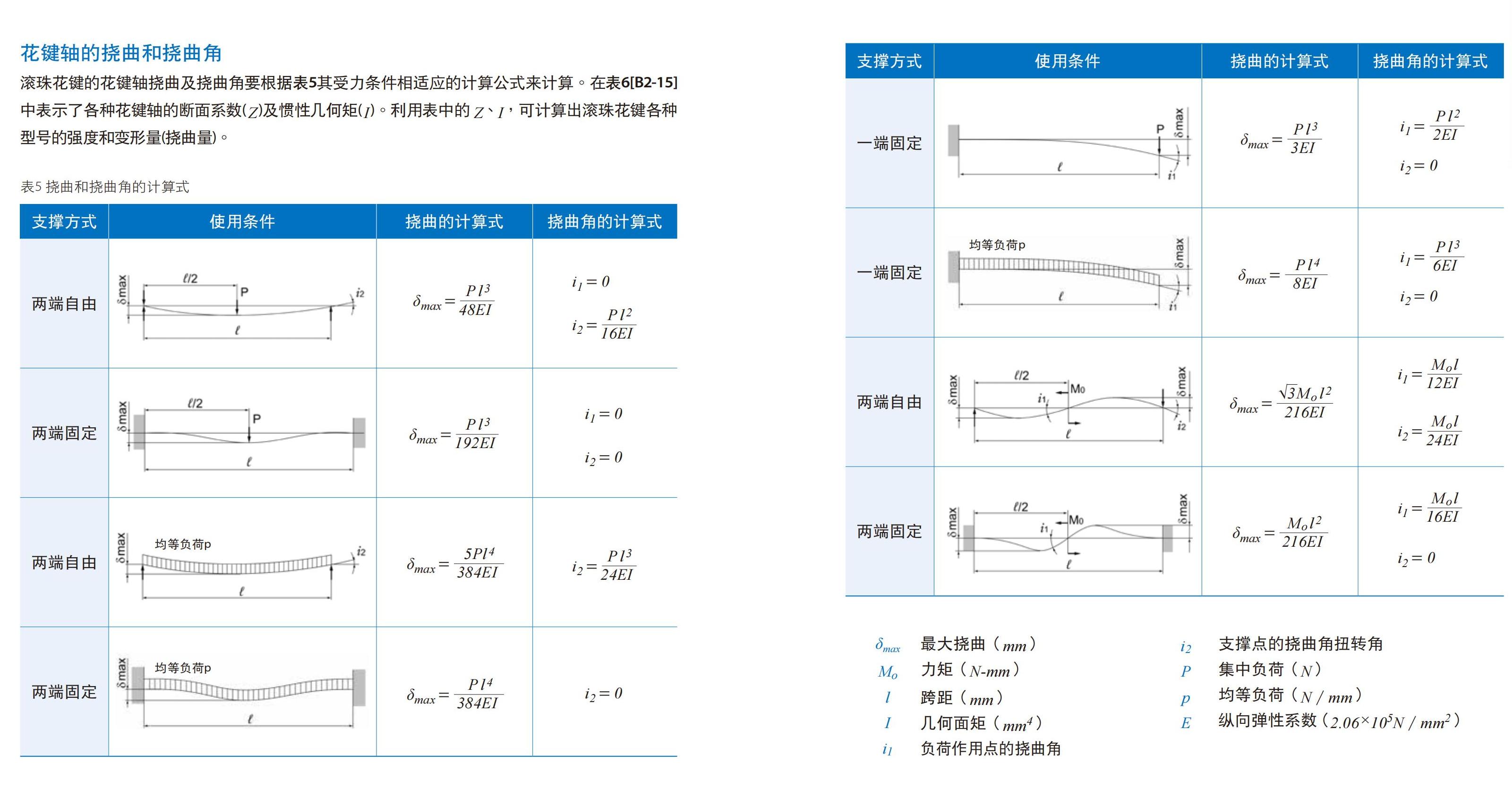

x7x9y3b8iv1694487952.jpgmasfkoub231694488368.jpg5jb7d7qty41694488390.jpg9upvm5txih1694488413.jpgy0nwzdyy721694488401.jpgw9x29ukcq31694488431.jpggde6avtfu81694488456.jpg
