型式-STRA型
预压等级-普通间隙、轻预压、中预压
精度等级-普通、高级、精密
轴的型式-实心、中空
发货天数以下单次日起算，不含周日与法定假日
旋转式滚珠花键 STRA 型
设计原理
旋转式滚珠花键是在花键轴外径上设有3列负荷钢珠列，并采用哥德牙设计让3列刚珠可同时承受顺、逆时针之扭矩，以增加使用寿命及刚性。 花键帽外径上有直接装设的特殊轴承，且借由花键帽的旋转和停止，让花键帽能同时具有2种模式的运动旋转与直线。
各刚珠列通过在花鍵帽內的特殊合成树脂循环器，持续进行整列循环运动，所以，即使將花键轴从花键帽中抽出，钢珠也不会脱落。
特性
定位精度高
花键牙型为哥德牙，在施加预压后旋转方向沒有间隙，能有效提高其精度。
小型的设计
将花键轴承套与支撑轴承设计为一体化结构，且花键重量轻，能实现小型及轻量的设计。
安装简便
将花键轴承套与支撑轴承一体成形，组装时只需將螺丝与轴承套固定在支撑座上即可， 十分简便。

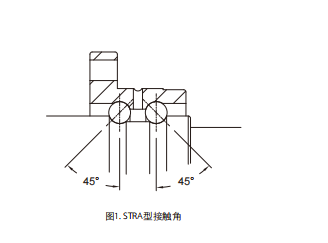

支撑轴承刚性佳
作时精密花键侧支撑轴承设计45˚接触角，承受具相同轴向与径向力。
类型与特征
花键轴承套的类型

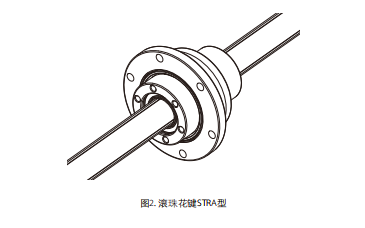

滚珠花键 STRA 型
花键轴承套与支撑轴承一体成形
花键轴的类型

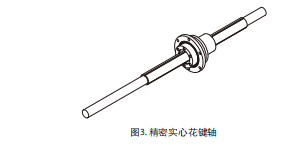

精密实心花键轴
花键轴的滚动沟槽经过精密研磨后，与花键轴承套配合使用。

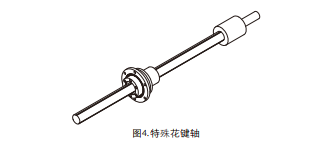

特殊花键轴
花键轴端或中间部分的直径较大时，PMI将通过特殊加工制作花键部分。
中空花键轴
当需要满足诸多管路布置、接线、换气孔或减轻重量等要求时，可使用中空花键轴
